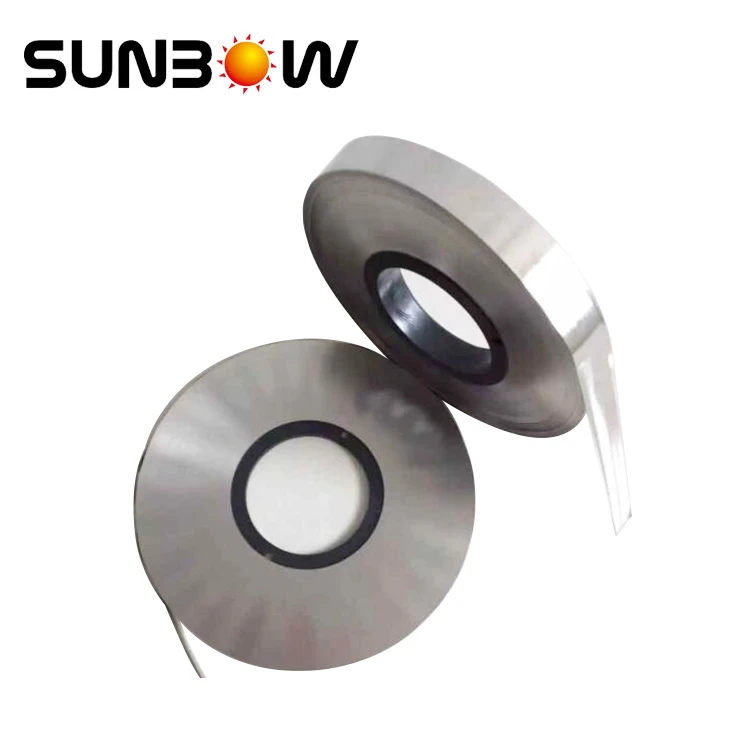

Νανοκρυσταλλική Κορδέλα
Η ταινία Amorphous με βάση το Fe είναι ένα νέο μαλακό μαγνητικό κράμα. Παράγεται μέσω της προηγμένης τεχνολογίας της ταχείας στερεοποίησης λιωμένου μετάλλου με ρυθμό ψύξης περίπου ενός εκατομμυρίου βαθμών /δευτ. Κατά τη διάρκεια αυτής της διαδικασίας το μέταλλο σβήνει γρήγορα ως μια μορφή ταινίας με πάχος 25-35 μm και η μικροδομή του κράματος είναι άμορφη λόγω του υψηλού ρυθμού σβέσης.
Κράματα και Προδιαγραφές
Η κορδέλα νανοκρυσταλλικού κράματος με βάση Fe (που αποτελείται κυρίως από Fe, Cu, Nb, Si, B) έχει πολύ χαμηλή απώλεια με υψηλή διαπερατότητα.
Η ταινία Amorphous με βάση το Fe είναι ένα νέο μαλακό μαγνητικό κράμα. Παράγεται μέσω της προηγμένης τεχνολογίας της ταχείας στερεοποίησης λιωμένου μετάλλου με ρυθμό ψύξης περίπου ενός εκατομμυρίου βαθμών /δευτ. Κατά τη διάρκεια αυτής της διαδικασίας το μέταλλο σβήνει γρήγορα ως μια μορφή ταινίας με πάχος 25-35 μm και η μικροδομή του κράματος είναι άμορφη λόγω του υψηλού ρυθμού σβέσης.
Παρέχει εξαιρετική απόδοση για μετασχηματιστή ρεύματος, EMC/EMI, μετασχηματιστή Invent και ούτω καθεξής.
Εφαρμογή:
●Πύρηνες κοινής λειτουργίας EMC,
●Πυρήνες φίλτρου διαφορικής λειτουργίας
●Πυρήνες μετασχηματιστή ρεύματος ισχύος.
●Πυρήνες μετασχηματιστή ρεύματος υψηλής ακρίβειας.
●Πυρήνες μετασχηματιστή ρεύματος μηδενικής ακολουθίας
●Υβριδικοί πυρήνες μετασχηματιστή ρεύματος
● Πυρήνες μαγνητικού ενισχυτή, πυρήνες εξολόθρευσης παλμών, κορεσμένος πυρήνας επαγωγής
Σύνθεση
Φε: 70%, Σι: 11%, B: 9%, Nb+Cu: Ισορροπία
Κύρια Ιδιότητες
Πολύ χαμηλή καταναγκασμός-1.5 A/m Υψηλή ηλεκτρική ειδική αντίσταση-0.9 μΩ.m
Εφαρμογές
Μετασχηματιστής υψηλής συχνότητας, μετασχηματιστής ρεύματος, τσοκ κοινής λειτουργίας (CMC)…
Μαγνητικές ιδιότητες (τυπικές τιμές)
|
Καταναγκασμός |
1.5 |
A/m |
|
Θερμοκρασία Κιουρί |
570 |
βαθμός |
|
Πυκνότητα ροής κορεσμού |
1.23 |
T |
|
Μέγιστη διαπερατότητα |
200,000 |
|
|
Αρχική διαπερατότητα |
80,000 |
|
|
Μαγνητοσυστολή κορεσμού |
＜1 |
ppm |
Στατική παρθένα καμπύλη (τυπικές τιμές)
|
Ισχύς μαγνητικού πεδίου |
H (A/m) |
1 |
4 |
10 |
150 |
500 |
1000 |
|
Επαγωγή |
B (T) |
0.1 |
1.0 |
1.02 |
1.1 |
1.2 |
1.23 |
Απώλεια σιδήρου-B=0.1T (τυπικές τιμές)
|
Πάχος |
δ (χιλ.) |
30 |
30 |
30 |
30 |
30 |
30 |
|
Συχνότητα |
f (KHz) |
17 |
20 |
40 |
60 |
80 |
100 |
|
Απώλεια |
p (W/kg) |
0.2 |
0.27 |
0.9 |
1.8 |
3.0 |
4.5 |
Φυσική ιδιοκτησία
|
Πυκνότητα |
7.25 |
g/cm3 |
|
Ηλεκτρική αντίσταση |
0.9 |
μΩ.m |
|
Θερμική διαστολή |
7.6 |
ppm/βαθμός |
|
Θερμοκρασία κρυστάλλωσης |
510 |
βαθμός |
Μορφή(μαλακό και εύκαμπτο)
|
·Ψυχρής έλασης: |
Πάχος=26~34μm |
Πλάτος=50/80 mm |
|
·Λωρίδα κοπής: |
Πάχος=26~34μm |
Πλάτος=5~50 mm |
Σημαντική σημείωση:
Συγκεκριμένες μαγνητικές ιδιότητες θα μπορούσαν να προκληθούν από μια διαδικασία θερμικής επεξεργασίας.
Για να επιτευχθούν οι βέλτιστες ιδιότητες, είναι απαραίτητη μια τελική ανόπτηση!
